¿Qué es?

Este detector de oscuridad emite una señal sonora cuando la iluminación disminuye por debajo de cierto límite. El elemento principal del circuito es el conocido circuito integrado 555 que está configurado para que funcione como multivibrador astable. (En su terminal de salida se obtiene una cuadrada continua).

¿Cómo funciona?

Para que el circuito se active solamente cuando haya oscuridad, se utiliza un LDR (fotorresistencia / fotorresistor). El detalle que permite que el 555 se active sólo cuando hay oscuridad, es la conexión de la patita 4 del 555 a la unión del resistor de 10K con el LDR. El pin 4 habilita el 555 cuando su voltaje es alto. La red de resistores R3 y LDR, forma una división de voltaje. Cuando al LDR no le llega suficiente iluminación, su resistencia aumenta y el voltaje entre sus terminales sube. Este voltaje se aplica a la papita 4 del 555 y el integrado empieza a funcionar.

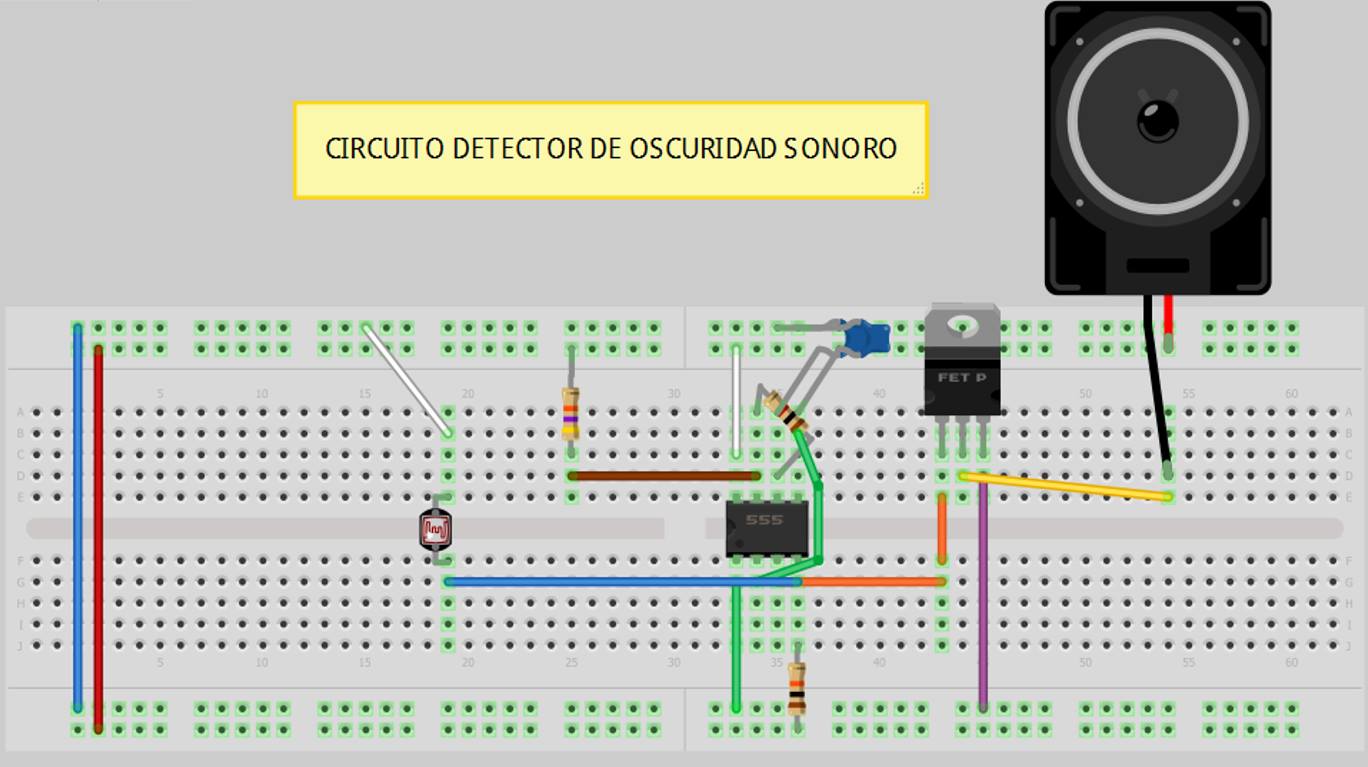

Así es como debería funcionar un circuito detector de oscuridad sonoro.

Tutorial para hacer un circuito detector de oscuridad sonoro.

Integrantes:

• Luna Granados Ivonne
• Ríos Cruz Jacqueline
