Passerelle du Jet d'Eau de la conception à la réalisation - ingeni ingénierie structurale

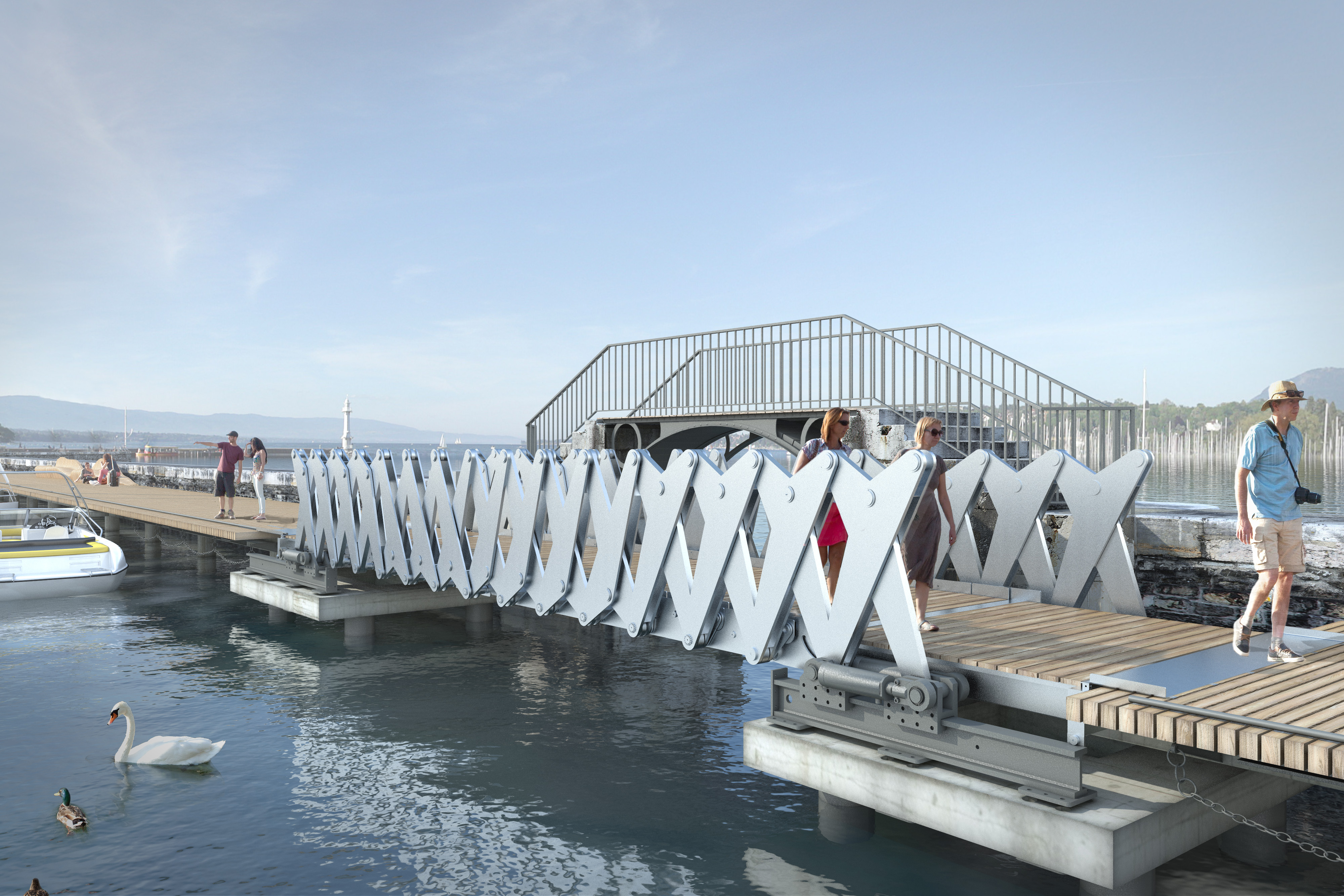

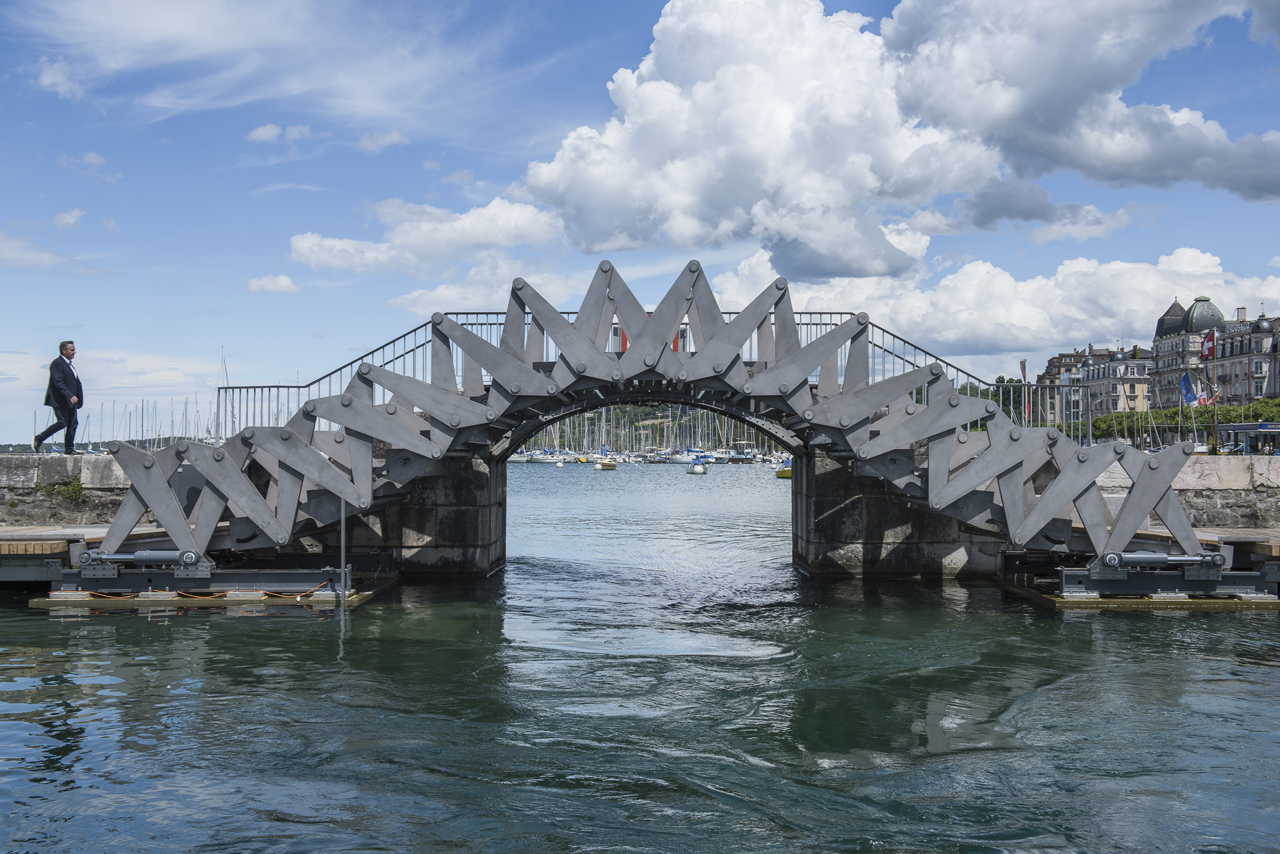

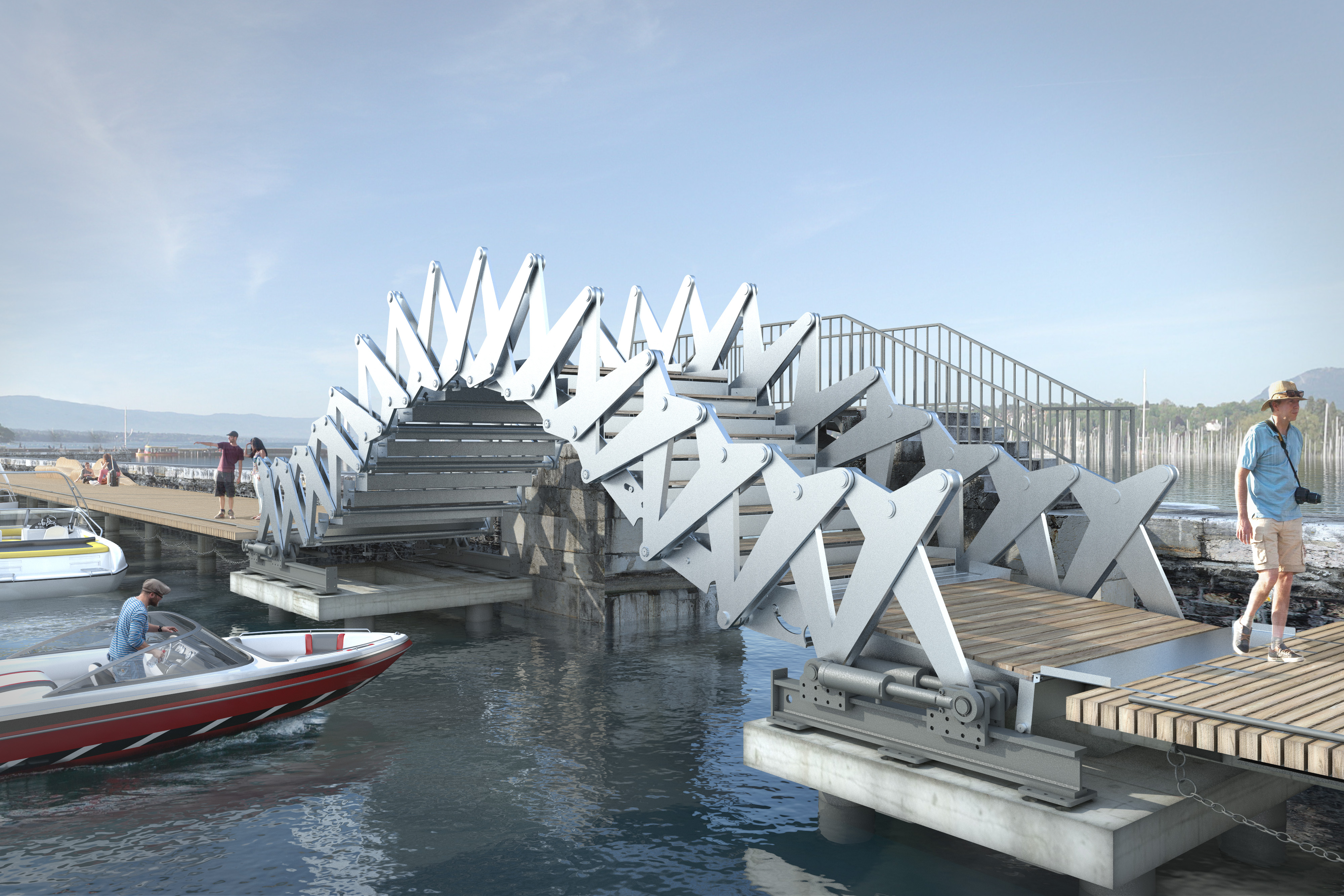

Alors qu’usuellement les passerelles mobiles utilisent des mécanismes de pivotement, de translation, de rotation ou de soulèvement qui permettent le passage d’un flux au détriment de l’autre selon le principe « ON – OFF », la passerelle du Jet d’eau exploite un mécanisme progressif qui la soulève et transforme le tablier en une succession de marches. L’ouvrage ainsi déployé assume une forme stylisée en arc caractéristique des ponts bâtis sur des canaux, Venise en est la meilleure illustration.
Nous avons ainsi développé un système particulier de ciseaux avec l’axe de rotation excentré et une forme initiale des ciseaux inscrite dans un rectangle. La rotation des deux paires de ciseaux autour de l’axe transforme le rectangle en un trapèze. La succession géométrique d’une juste combinaison de 15 paires de ciseaux définit une chaine de trapèzes donnant lieu à une courbe de type sinusoïdal.
maître d'ouvrage: HAU
concepteur passerelle, ingénierie et direction des travaux: INGENI SA
concepteur et architecte: MIDarchitecture SàRL
